Индикатор сигналов тока цифровой ИТС 4-20
Описание цифрового индикатора сигналов тока ИТС 4-20:
Индикатор сигналов тока ИТС 4-20 предназначен для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины.
ИТС 4-20 изготовлен в герметичном корпусе, имеющем два гермоввода для ввода и вывода линий 4...20 мА.
Индикатор сигналов тока не имеет отдельного питания и "питается" с линии 4...20 мА. "Разорвите" электрическую цепь 4...20 мА с датчиков в месте установки индикатора. Снимите прозрачную крышку с ИТС 4-20. Подключите концы цепи к клеммам прибора. Установите при помощи двух кнопок размерности для каждого канала отдельно. Например: С и RH%; диапазон индицируемых величин, например для первого канала: 0...120 С, для второго канала 0...100 RH%; глубину фильтра и, при необходимости, произведите калибровку по каждому каналу.

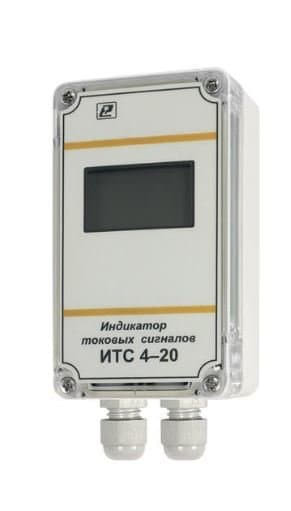

Внешний вид индикатора токовых сигналов ИТС 4-20 (при снятой верхней крышке):
Отличительные особенности:
- 2 канала индикации;
- Масштабирование;
- Простая настройка;
- Высокая точность;
- Герметичный корпус;
- Отображение на ж/к индикаторе измеряемой величины с размерностью.
Области применения:
- Для контроля различных технологических производственных процессов, через наблюдение за параметрами (давлением, температурой, относительной влажностью и т.д.).
Технические характеристики:
| Параметр | Значения |
|---|---|
| Диапазон напряжения питания | 5 ... 36 В |
| Количество каналов измерения | 2 |
| Тип входа | 4 ... 20 мА |
| Погрешность преобразования | плюс-минус 0,25% |
| Диапазон индицируемых значений | -999 ... 9999 |
| Время опроса канала | 3 сек. |
| Потребляемая мощность | 0,2 Вт |
| Габаритные размеры корпуса | 90 х 55 х 25 мм |
| Температура эксплуатации | +5 ... +55 С |
| Масса | не более 0,18 кг |
Схема подключения индикатора токовых сигналов:
Юстировка индикатора токовых сигналов ИТС 4-20:
- Открутить 4 винта и снять крышку индикатора.
- Собрать схему для проведения юстировки (см. рисунок ниже).
- Установить джампер SW3.
- Выставить эталонный ток 4 мА.
- Произвести юстировку индикатора, для тока 4 мА, в соответствии с таблицей А.1 для каждого канала и сохранить введенные значения.
- Выставить эталонный ток 20 мА.
- Произвести юстировку индикатора, для тока 20 мА.
- Юстировка индикатора завершена.
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Индикатор сигналов тока цифровой ИТС 4-20 | 1 - шт. |
| 2 | Руководство по эксплуатации | 1 - экз. |
| Поставка индикатора в транспортной таре в зависимости от количества индикаторов и по заявке Заказчика. | ||
Документы:
Мы предлагаем для поставки температура и влажность автоматика для измерения температуры и влажности. Индикатор сигналов тока цифровой ИТС 4-20, артикул 154444 по цене 4 730 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
