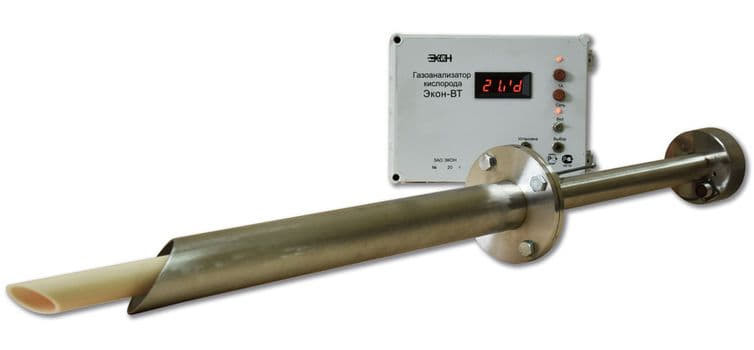

Высокотемпературный газоанализатор кислорода ЭКОН-ВТ
Краткое описание высокотемпературного газоанализатора кислорода ЭКОН-ВТ:
ЭКОН-ВТ - стационарный высокотемпературный газоаналитический прибор с погружным датчиком. Предназначен для непрерывного, дистанционного и беспробоотборного измерения содержания объемной доли кислорода в процессе сгорания органического топлива в стекловаренных, металлургических, мусоросжигательных печах, печах обжига керамики и других топливосжигающих установках в условиях высоких температур, достигающих 1600˚С.
Прибор выпускается в соответствии с ТУ 95-2468-2000 и состоит из датчика, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, комплекта соединительного кабеля и проводов, комплекта ЗиП.
Чувствительный элемент находится непосредственно в зоне измерения. Защищенный керамическим чехлом, он обеспечивает стабильную и точную работу в период эксплуатации прибора. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды.
Отличительные особенности газоаналитических приборов ЭКОН-ВТ:
- Газоаналитические приборы ЭКОН-ВТ - надежные и простые средства измерения кислорода в условиях высоких температур, возникающих в процессе работы стекловаренных, металлургических, мусоросжигательных печей, печей обжига керамики и других топливосжигающих установкок. Обладают высоким быстродействием и точностью измерений.
-
Высокий уровень надежности, быстродействия, точности измерений и показаний, достигаемый за счет:
- расположения чувствительного керамического элемента непосредственно в анализируемой среде;
- отсутствие системы отбора и подготовки проб;
- использование чувствительного керамического элемента собственной разработки и производства (патент № 2339028).
- Доступность дополнительных услуг по постгарантийному обслуживанию приборов (обеспечивает максимальный полезный срок эксплуатации каждой единицы оборудования).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Основные технические характеристики | |
| Содержание кислорода в анализируемой газовой смеси, % об. | 0,1 ... 25,0 |
| Температура контролируемой среды, 0С | +25... +1600 |
| Давление контролируемой среды (избыт.), кПа | от минус 3,9 до 4,4 |
| Скорость контролируемой среды, м/с | 1.0 ... 15 |
| Запылённость контролируемой среды, г/м3 | до 100 |
| Температура окружающей среды (клеммная головка датчика), 0С | -30 ... +90 |
| Температура окружающей среды (электронный блок), 0С | +5 ... +50 |
| Относительная влажность окружающей среды, % | до 95 при t=" 350С |
| Предел допускаемой основной погрешности в интервале от "0,1 до 2,5% О2 | 0,1 |
| Предел допускаемой основной погрешности в интервале от 2,5 до 25% О2 | 3,0 |
| Время установления 90% сигнала Т0,9д, c | 15 |
| Питание 220В, 50Гц, потребляемая мощность Вт, не более | 150 |
| Масса электронного блокакг, не более | 5 |
| Основные конструктивные характеристики | |
| Общая длина датчика газоанализатора, мм | 960 |
| Длина погружной частидатчика газоанализатора, мм | 600 |
| По согласованию возможно изготовление датчиков с длиной погружной части, мм | 400 ... 700 |
| Диаметр погружной части датчика газоанализатора, мм | 57 |
| Масса датчика, кг | 5 |
| Минимальныйдиаметр отверстия в печи под установку датчика, мм | 60 |
| Длина соединительного кабеля между датчиком и электронным блоком, м | 30 (опционально – до 80) |

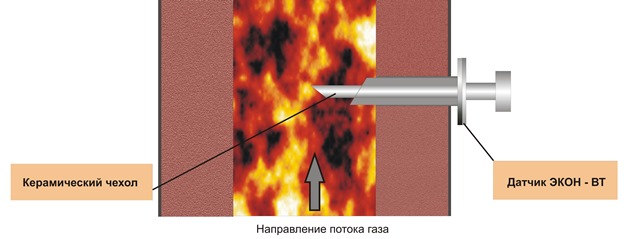

Размещение высокотемпературного датчика ЭКОН-ВТ:
Конструкция керамического чувствительного элемента – оригинальная разработка АО «ЭКОН» (патент на изобретение № 2339028), рассчитанная на максимальную точность измерений, надежность и долговечность.
Высокотемпературный газоаналитический прибор для определения уровня кислорода ЭКОН-ВТ является средством измерения, предназначенным как для использования в качестве самостоятельного прибора контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок, разрабатываемых и внедряемых партнерами АО «ЭКОН».
В отличие от переносных газоанализаторов кислорода, стационарные газоанализаторы ЭКОН-ВТ позволяют
- добиваться снижения потребления топлива и уровня вредных выбросов в атмосферу за счет непрерывного контроля и оптимизации процесса горения;
- эффективно, в режиме реального времени, контролировать работу топливосжигающей установки и управлять процессом горения как в ручном, так и в автоматическом режимах;
- осуществлять непрерывное измерение и отслеживать изменения содержания кислорода в динамике, что позволяет стабилизировать технологический процесс и снизить уровень брака;
- получать достоверные данные о реальном содержании остаточного кислорода в среде и сохранять их в системах АСУ.

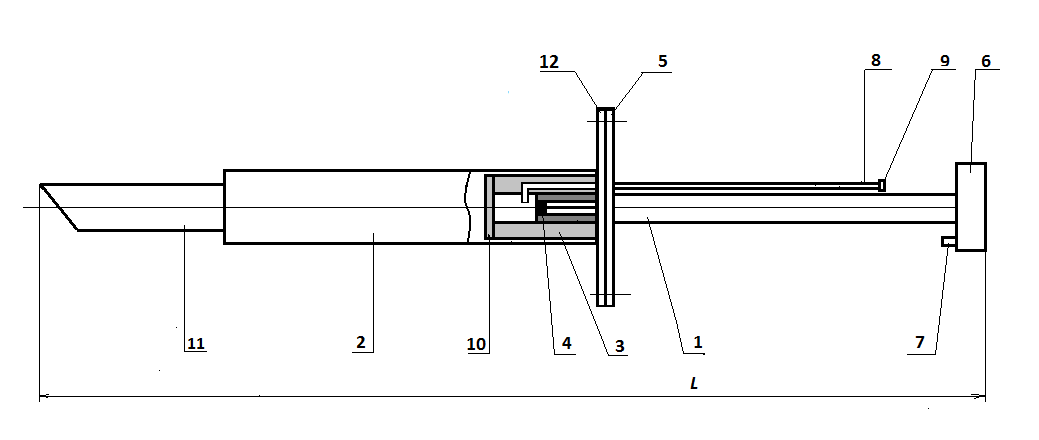

Устройство датчика газоанализатора кислорода ЭКОН-ВТ:
| 1. датчик, 2. заборник, 3. нагреватель, 4. чувствительный элемент, 5. фланец, 6. клеммный фланец, | 7. штуцерный разъём, 8. трубка ПГС, 9. крышка трубки ПГС, 10. сменный керамический фильтр, 11. керамический защитный чехол, 12. фланец заборника. L – общая длина датчика |
