Газоанализатор кислорода ЭКОН
Краткое описание газоанализатора кислорода ЭКОН:
Стационарный газоаналитический прибор определения уровня кислорода ЭКОН предназначен для непрерывного дистанционного беспробоотборного измерения содержания кислорода в дымовых газах технологических установок, работающих на различных видах углеводородного топлива (природный газ, мазут, уголь, сланцы), а также в различных инертных газовых средах. Комплекс предназначен для работы в качестве самостоятельного прибора контроля, и в рамках автоматизированных систем управления горением.
Газоаналитический прибор выпускается в соответствии с ТУ 95-2468-2000 и состоит из датчика, устанавливаемого непосредственно в зоне измерения, блока электроники, формирующего унифицированный сигнал, пропорциональный содержанию кислорода в отходящих газах, соединительного кабеля длиной до 80 (Восьмидесяти) метров, комплекта соединительных проводов и ЗиП комплекта.
Газоаналитический прибор является средством измерения и предназначен для использования как в качестве самостоятельной единицы контроля, так и в качестве первичного преобразователя в автоматизированных системах управления режимом работы технологических установок, разрабатываемых и внедряемых партнерами АО «ЭКОН».
Отличительные особенности газоанализатора ЭКОН
- Газоаналитические приборы ЭКОН - надежные и простые средства измерения уровня кислорода в отходящих газах котлоагрегатов.
-
Высокий уровень надежности, быстродействия, точности измерений и показаний, достигаемый за счет:
- расположения чувствительного керамического элемента непосредственно
в анализируемой среде;
- отсутствия системы отбора и подготовки проб;
- использования чувствительного керамического элемента собственной разработки и производства (патент № 2339028).
- расположения чувствительного керамического элемента непосредственно
- Гарантийный срок эксплуатации газоанализатора – 2 (Два) года.
- Доступность дополнительных услуг по постгарантийному обслуживанию приборов (обеспечивает максимальный полезный срок эксплуатации каждой единицы оборудования).
Основные характеристики газоаналитического прибора ЭКОН, модификация ЭК:
| Параметр | Типоразмер | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| А | B | C | D | E | F | ||||
| Длина погружной части датчика, мм | 340 | 500 | 800 | 1000 | 1270 | 2000 | |||
| Общая длина датчика, мм | 620 | 780 | 1080 | 1280 | 1550 | 2280 | |||
| Диаметр погружной части датчика, мм | 57 | ||||||||
| Диаметр крепежного фланца датчика, мм | 140 | ||||||||
| Масса датчика, кг | 3,1 | 3,5 | 4,3 | 4,7 | 5,5 | 7,6 | |||
| Длина соединительного кабеля между датчиком и блоком электроники, м | 30 (опционально – до 80) | ||||||||
| Длина кабеля от электронного блока до приемника информации, м | 300 | ||||||||
Датчик газоанализатора монтируется при помощи установочного фланца диаметром 140 мм (DN50 PN1, ГОСТ Р №54432-2011, DIN 2501).
Технические характеристики ЭКОН:
| Параметры контролируемой среды | |
|---|---|
| Содержание кислорода в анализируемой газовой смеси, % об. | 0,1 ... 25,0 |
| Температура контролируемой среды, 0С | 25 ... 760 |
| Давление контролируемой среды (избыт.), кПа | от минус 3,9 до 4,4 |
| Скорость контролируемой среды, м/с | 0 ... 15 |
| Запылённость контролируемой среды, г/м3 | до 100 |
| Температура окружающей среды (клеммная головка датчика), 0С | -30 ... +70 |
| Температура окружающей среды (электронный блок), 0С | +5 ... +50 |
| Относительная влажность окружающей среды, % | до 95 при t = 350С |
| Предел допускаемой основной погрешности измерений | |
| в диапазоне измерения № 2, 3 | 2,5% |
| в диапазоне измерения № 1 | 0,1% об |
| Диапазоны измерения объёмного содержания О2 | |
| 1 диапазон, % об. | 0,1 ... 2,5 |
| 2 диапазон, % об. | 0,1 ... 5,0 |
| 3 диапазон, % об. | 0,1 ... 10,0 |
| 4 диапазон, % об. | 0,1 ... 25,0 |
| Выходной сигнал | |
| Время установления 90% сигнала Т0,9д, с | 10 |
| Питание 220В, 50Гц, потребляемая мощность Вт, не более | 150 |
| Масса электронного блока кг, не более | 5 |
Размещение высокотемпературного датчика ЭКОН:
Датчик размещается в специальном технологическом отверстии установки, например, в дымоходе, в шунтовой трубе котла, в районе пароперегревателя, на своде регенератора, либо в других местах топливосжигающего устройства.
Чувствительный элемент (см. «Особенности конструкции твёрдоэлектролитного чувствительного элемента») находится непосредственно в зоне измерения. Такое расположение чувствительного элемента позволяет отказаться от необходимости использования системы отбора проб, а также позволяет обеспечить высокую точность показаний и оперативное реагирование на изменения анализируемой среды. Конструкция керамического чувствительного элемента элемента – оригинальная разработка АО «ЭКОН» (патент на изобретение № 2339028), рассчитанная на максимальную точность измерений, надежность и долговечность.
Электронный блок соединяется с датчиком с помощью термостойкого кабеля длиной до 80 метров, и показывает текущее значение концентрации кислород и температуры чувствительного элемента.
Блок электроники формирует унифицированный сигнал 0-5 и 4-20 мА, пропорциональный содержанию кислорода в контролируемом газе. Опционально блок может быть укомплектован дополнительным интерфейсом (RS 485) для интегрирования прибора в промышленные сети, и решения задач в рамках существующей АСУ ТП, или же для построения данной системы «с нуля» с использованием газоанализатора ЭКОН.
Газоанализаторы ЭКОН могут успешно производить измерения как в переходные периоды (при использовании мазута), так и в условиях сильной запыленности (до 100 г/м3). Это возможно благодаря конструктивным особенностям и решениям, в том числе – применению сменного керамического фильтра с возможностью его продувки без извлечения датчика.
АО «ЭКОН» может комплектовать свои газоанализаторы не только керамическими фильтрами (стандартная комплектация), но и фильтрами из пористой нержавеющей стали (опционально). Фильтры из пористой нержавеющей стали обладают повышенной прочностью и износостойкостью в условиях абразивного воздействия механических частиц в газовой фазе. Датчики ЭКОН могут быть снабжены такими фильтрами, например, для работы на линиях пылеподготовки, в условиях повышенной запылённости дымовых газов. Нержавеющий фильтр – сменный, продуваемый, взаимозаменяем с керамическим фильтром, замена может производиться обслуживающим персоналом. Нержавеющий фильтр может быть поставлен заказчику дополнительно, по отдельному договору, или в составе датчика газоанализатора ЭКОН.
Характеристики прибора указаны в таблице «Основные технические характеристики газоаналитического прибора ЭКОН» и в таблице «Основные конструктивные характеристики газоаналитического прибора ЭКОН».
Разработанная АО «ЭКОН» конструкция обеспечивает беспрецедентно высокий уровень надежности твёрдоэлектролитного чувствительного элемента, который не нуждается в замене в течение всего срока службы датчика.
Срок службы чувствительного элемента составляет от 5 (анализ дымовых газов ТЭС на мазуте) до 10 и более лет (ТЭС на газе).

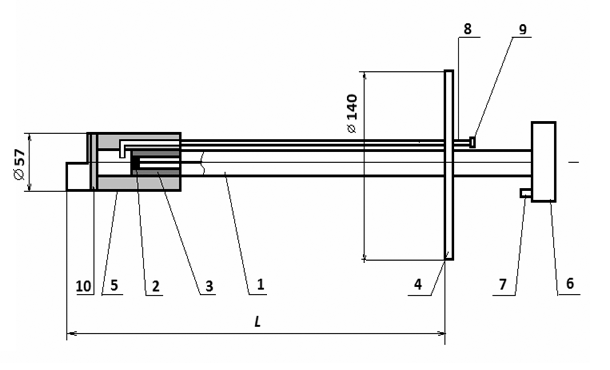

Устройство датчика газоанализатора кислорода ЭКОН:
- корпус датчика,
- чувствительный элемент,
- нагреватель,
- фланец,
- обечайка экрана,
- клеммный фланец,
- штуцерный разъём,
- трубка ПГС,
- крышка трубки ПГС,
- сменный керамический фильтр
(или фильтр из пористой нержавеющей стали)
