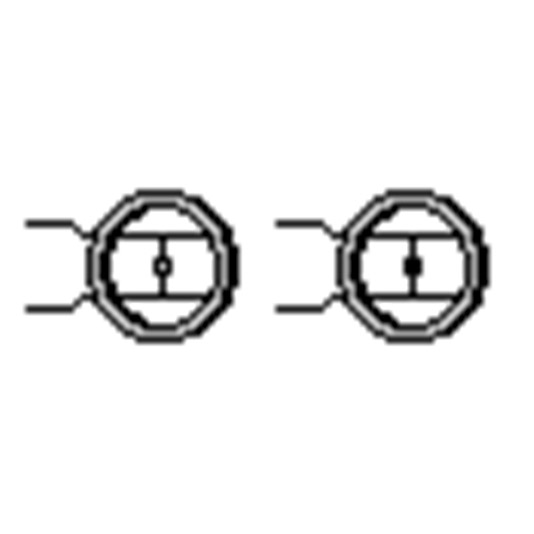

Чувствительный элемент ЭТ5.301 (4.069.004)

Принцип измерения сенсора

термохимический

Контролируемые вещества

горючие газы, пары взрывоопасных веществ, углеводороды

К_п коэффициент пропорциональности комплекта ЭТ, мВ / % НКПР

3,8

∆К_п абсолютная погрешность коэффициента пропорциональности, мВ / % НКПР

±1

Время установления показаний Т_0,9, с,

30

R_{20 °C} сопротивление ЭИ и ЭС в нормальных условиях, Ом

4,15±0,15

∆U разница падения напряжения на элементах, подобранных в пару ЭТ при рабочем токе I_р (начальный небаланс), мВ

30

I_р рабочий ток, устанавливаемый на элементе, мА

165 ± 1

Падение напряжения на одном элементе при токе 320 мА, В

1,65 ± 0,15

Условия эксплуатации:

- температура окружающей среды, °C

от -10 до +50

- относительная влажность воздуха при температуре воздуха 35 °C, %

до 95

- атмосферное давление, кПа (мм рт. ст.)

83,9 - 106,6 (630 - 800)

Содержание платины в двух элементах, г, не менее

0,007

Масса комплекта чувствительных элементов, г, не более

1 ± 0,5

Габаритные размеры:

- ширина, мм, не более

3,3 ± 1

- длина, мм, не более

22 ± 1

- диаметр, мм, не более

Ø14,5 ± 1

Гарантийный срок эксплуатации (при условиях окружающей среды согласно ГОСТ 13216), лет, не менее

1
