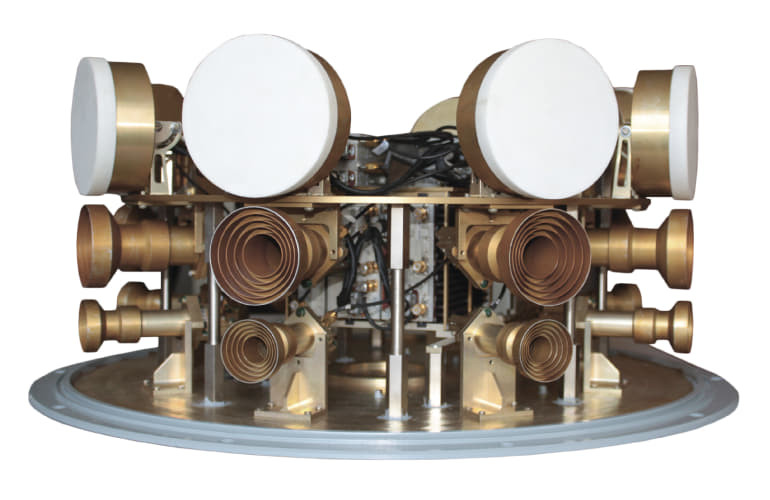

Антенная система АСКМ 5/8-0,9/18
Описание антенной системы АСКМ 5/8-0,9/18:
Пятилитерная кольцевая эквидистантная антенная решетка АСКМ 5/8-0,9/18 предназначена для приема сигналов радиотехнических средств с линейной и круговой поляризацией в диапазоне частот от 0,9 до 18 ГГц в круговом азимутальном секторе обзора.
Для увеличения энергетического потенциала и точности пеленгования рабочий диапазон антенной системы разделен на 5 частотных литер: 0, 9 — 2 ГГц, 2 — 4 ГГц, 4 — 8 ГГц, 8 — 12 ГГц, 12 — 18 ГГц.
Рекомендована для использования в качестве пеленгационной приемной антенной системы поисковых и беспоисковых по пространству комплексов РТК.
Таблица значений Коэффициента усиления и Ширины ДН
| Частотная литера | Коэффициента усиления | Ширина диаграммы направленности по уровню минус 3 дБ |
|---|---|---|
| 0,9 – 2 ГГц | -5,0 ÷ -3,0 дБ | 100 ÷ 90 град. |
| 2 – 4 ГГц | 6,0 ÷ 8,0 дБ | 60 ÷ 47 град. |
| 4 – 8 ГГц | 6,0 ÷ 8,0 дБ | 60 ÷ 40 град. |
| 8 – 12 ГГц | 11,5 ÷ 12,5 дБ | 40 ÷ 45 град. |
| 12 – 18 ГГц | 9,0 ÷ 11,5 дБ | 40 ÷ 47 град. |
Состав изделия:
- Антенные элементы;
- Элементы антенно-фидерного тракта;
- Радиопрозрачный кожух;
- Шасси для установки приборных модулей.
Технические характеристики антенной системы АСКМ 5/8-0,9/18:
| Параметр | Значение |
|---|---|
| Диапазон частот | 0.9 ГГц - 18 ГГц |
| Габариты | D = 634 мм, H = 507 мм |
| Масса | 35 кг |
| Диапазон рабочих температур | -40 ° ... +50 ° |
Документы:
Мы предлагаем для поставки радиоизмерительные средства антенные системы. Антенная система АСКМ 5/8-0,9/18, артикул 152968 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
