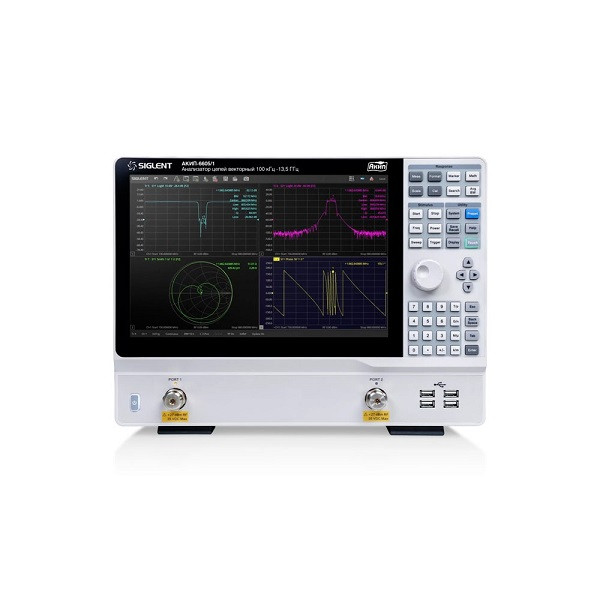

АКИП-6605/1 - Анализатор цепей векторный

Описание векторного анализатора цепей АКИП-6605/1:

• Рабочий диапазон частот 100 кГц … 13,5 ГГц;
• Двухпортовый анализ;
• Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
• Диапазон установки выходного уровня: - 55 дБм … 10 дБм;
• Разрешение: 1 Гц, 0,05 дБ;
• Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
• Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка;
• Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция);
• Поддержка инжекторов питания (Bias-Tees);
• Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
• Интерфейсы: USB, LAN, GPIB (опция);
• Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
• Видео выход (HDMI).

Технические характеристики:

Параметр	Значения
Ключевые спецификации
Диапазон частот	100 кГц … 13,5 ГГц
Число портов	2
Разрешение	1 Гц, 0,05 дБ
Полоса пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)	10 Гц … 3 МГц
Диапазон установки выходного уровня	- 55 дБм … 10 дБм
Динамический диапазон (ПЧ 10 Гц)	100 кГц … 10 МГц 115 дБ > 10 МГц … 3 ГГц 125 дБ > 3 ГГц … 9 ГГц 125 дБ > 9 ГГц … 13,5 ГГц 118 дБ > 13,5 ГГц … 20 ГГц 115 дБ > 20 ГГц … 26,5 ГГц 105 дБ
Выходные характеристики измерительного порта (источник)
Выходная частота
Диапазон частот	100 кГц … 13,5 ГГц
Разрешение	1 Гц
Пределы допускаемой относительной погрешности частоты опорного генератора	Стандартное исполнение: ± 1 * 10-6 (23 ± 3 °C) Опция SNA5000-HPR: ± 1 * 10-7 (23 ± 3 °C)
Выходная мощность
Номинальная мощность	0 дБм
Абсолютная погрешность установки уровня мощности	100 кГц … 20 ГГц, ± 1,5 дБ при выходном уровне 0 дБм > 20 ГГц … 26,5 ГГц, ± 2,0 дБм при выходном уровне 0 дБм
Диапазон установки мощности	100 кГц … 10 МГц - 55 дБм … 10 дБм > 10 МГц … 3 ГГц - 55 дБм … 10 дБм > 3 ГГц … 9 ГГц - 55 дБм … 10 дБм > 9 ГГц … 13,5 ГГц - 55 дБм … 8 дБм > 13,5 ГГц … 20 ГГц - 55 дБм … 5 дБм > 20 ГГц … 26,5 ГГц - 55 дБм … 0 дБм
Разрешение	0,05 дБ
Диапазон свипирования мощности	100 кГц … 10 МГц - 55 дБм … 10 дБм > 10 МГц … 3 ГГц - 55 дБм … 10 дБм > 3 ГГц … 9 ГГц - 55 дБм … 10 дБм > 9 ГГц … 13,5 ГГц - 55 дБм … 8 дБм > 13,5 ГГц … 20 ГГц - 55 дБм … 5 дБм > 20 ГГц … 26,5 ГГц - 55 дБм … 0 дБм
Линейность	100 кГц … 10 МГц ± 0,5 дБ (- 20 дБм … 10 дБм) > 10 МГц … 3 ГГц ± 0,5 дБ (- 20 дБм … 10 дБм) > 3 ГГц … 9 ГГц ± 0,5 дБ (- 20 дБм … 10 дБм) > 9 ГГц … 13,5 ГГц ± 0,5 дБ (- 20 дБм … 8 дБм) > 13,5 ГГц … 20 ГГц ± 0,5 дБ (- 20 дБм … 5 дБм) > 20 ГГц … 26,5 ГГц ± 0,5 дБ (- 20 дБм … 2 дБм)
Чистота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) (при 0 дБм)	100 кГц … 26,5 ГГц, < -25 дБн
Негармонические колебания (при 0 дБм)	< -30 дБн
Максимальная входная мощность	+ 10 дБм
Защита входа	+ 27 дБм (ВЧ) или 35 В (постоянный ток)
Уровень собственных шумов	100 кГц … 10 МГц - 115 дБм/Гц > 10 МГц … 3 ГГц - 125 дБм/Гц > 3 ГГц … 9 ГГц - 125 дБм/Гц > 9 ГГц … 13,5 ГГц - 125 дБм/Гц > 13,5 ГГц … 20 ГГц - 125 дБм/Гц > 20 ГГц … 26,5 ГГц - 120 дБм/Гц
Уровень компрессии (вход +10 дБм)	Амплитуда: 100 кГц … 13,5 ГГц 0,5 дБ > 13,5 ГГц … 26,5 ГГц 1,0 дБ Фаза: 100 кГц … 13,5 ГГц 5 ° > 13,5 ГГц … 26,5 ГГц 5 °
Перекрестные потери	100 кГц … 10 МГц - 100 дБ > 10 МГц … 3 ГГц - 125 дБ > 3 ГГц … 13,5 ГГц - 120 дБ > 13,5 ГГц … 26,5 ГГц - 108 дБ
Среднеквадратическое отклонение результатов измерений
Стабильность
Амплитуда	100 кГц … 13,5 ГГц ± 0,01 дБ / °C 13,5 ГГц … 26,5 ГГц ± 0,05 дБ / °C
Фаза	100 кГц … 13,5 ГГц ± 0,1 ° / °C 13,5 ГГц … 26,5 ГГц ± 0,9 ° / °C
Время развертки
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 500 кГц	Точки	201	401	1601	6401
	Без коррекции	15 мс	17 мс	35 мс	141 мс
	2-порт калибровки	30 мс	34 мс	70 мс	282 мс
	4-порт калибровки	60 мс	68 мс	140 мс	564 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 100 кГц	Точки	201	401	1601	6401
	Без коррекции	17 мс	20 мс	46 мс	185 мс
	2-порт калибровки	34 мс	40 мс	92 мс	370 мс
	4-порт калибровки	68 мс	80 мс	184 мс	740 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 10 кГц	Точки	201	401	1601	6401
	Без коррекции	33 мс	52 мс	175 мс	698 мс
	2-порт калибровки	66 мс	104 мс	350 мс	1396 мс
	4-порт калибровки	132 мс	208 мс	700 мс	2792 мс
Старт: 100 кГц Стоп: 13,5 ГГц/ 26,5 ГГц Полоса ПЧ: 1 кГц	Точки	201	401	1601	6401
	Без коррекции	193 мс	372 мс	1452 мс	5806 мс
	2-порт калибровки	386 мс	744 мс	2904 мс	11612 мс
	4-порт калибровки	772 мс	1488 мс	5808 мс	23224 мс
Передняя панель
Измерительные порты	3,5 мм, 50 Ом, защита входа: + 27 дБм (ВЧ) или 35 В (постоянный ток)
Задняя панель
Вход синхросигнала	BNC-тип, 5 В TTL
Выход синхросигнала	BNC-тип, максимальный ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигнала	BNC-тип, 50 Ом 10 МГц ± 10 ppm -3 дБм … 10 дБм
Выход опорного сигнала	BNC-тип, 50 Ом, синусоидальная форма 10 МГц ± 5 ppm 0 дБм ± 3 дБ
Вход сигнала смещения	BNC-тип; Максимальное напряжение: ± 35 В (постоянный ток) Максимальный ток: ± 300 мА Защита входа: 500 мА
Общие данные
Интерфейс	USB (USBTMC), LAN
Видео выход	HDMI
Экран	Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800
Питание	100 … 240 В, 50 / 60 Гц 100 … 120 В, 400 Гц
Потребляемая мощность	50 Вт
Габаритные размеры	378 х 284 х 126 мм
Масса (не более)	5,5 кг
Условия эксплуатации	0 … 40 °С, относительная влажность до 85%
Нормальные условия применения для соблюдения метрологических характеристик оборудования
Температура окружающего воздуха	от + 15 °С до + 25 °С
Относительная влажность	от 20 % до 80 %
Атмосферное давление	от 84 до 106 кПа
Напряжение питающей сети	от 200 до 240 В
Частота питающей сети	от 47 до 63 Гц
Скорректированные технические характеристики системы с калибровочным комплектом
Пользовательская коррекция: Включена, системная коррекция: Включена; корректировка производительности системы с помощью калибровочного комплекта Keysight 85052D 3,5 мм, калибровка изоляции выполнена. ПЧ =" 10 Гц, данные без усреднения, температура окружающей среды составляет "25 °С ( ± 5 °С), отклонение от установленной температуры калибровки – менее 1 °С.
Спецификации (ДБ)	100 кГц … 9 ГГц		9 ГГц … 20 ГГц		20 ГГц … 26,5 ГГц
Направленность	40		36		35
Согласование в источнике	35		29		27
Согласование в нагрузке	39		36		33
Отслеживание отражения	± 0,004		± 0,003		± 0,01
Отслеживание передачи	± 0,06		± 0,09		± 0,5
