ВТР-1 (ВТР 1-1 ЛТ) Вентиль точной регулировки

Вентиль точной регулировки ВТР-1 используется для регулирования расхода газовой смеси в газопроводе. Предназаничены для установки на металлические баллоны с поверочной газовой смесью (ПГС) в системах для проверки, калибровки, поверки и настройки газоаналитических приборов, сигнализаторов газа. Поддерживает работы с давлением в системе до 150 кгс/см3. Поддерживает работы с давлением в системе до 150 кгс/см3.

Отличительные особенности - корпус выполнен из нержавеющей стали, что позволяет данный вентиль использовать при работе с агрессивными средами.

Вентиль устанавливается на баллоны с поверочной газовой смесью (ПГС) любого объёма, для 40-литровых баллонов существует переходник. Накидная гайка из латуни марки ЛС-52 подходит для работы с баллонами, содержащими горючие газы/взрывоопасные смеси. Вентили отправляются в обезжиренном состоянии для возможности работы с кислородными смесями.

Устройство ВТР-1

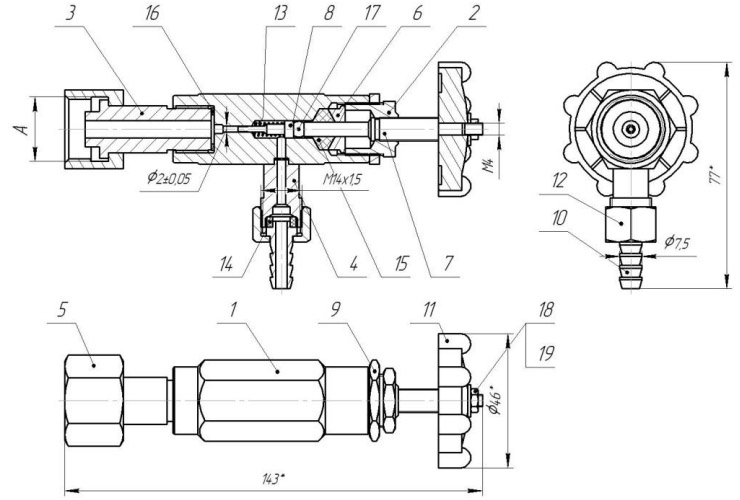

1 – корпус; 2 – гайка; 3 – штуцер присоединительный; 4 – штуцер шланговой надставки; 5 – гайка накидная; 6 – букса; 7 – шток; 8 – золотник; 9 – гайка поджимная; 10 – шланговая надставка (ёрш); 11 – вороток; 12 – гайка надставки поджимная; 13 – пружина возвратная; 14 – уплотнение шланговой надставки; 15 – сальник; 16 – уплотнение штуцера; 17 – шарик штока; 18 – шайба; 19 – гайка.

Принцип работы

При повороте воротка шток перемещается внутри корпуса, создавая усилие на шарик штока. Шарик штока давит на подпружиненный золотник, который перекрывает или открывает входное отверстие вентиля в зависимости от направления поворота воротка. Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси вентиля.

• Вращением воротка (11) и перемещением штока (7) вдоль оси вентиля осуществляется регулировка расхода ПГС.
• Минимальный расход ПГС вентиля при давлении 10кгс/см2 составляет 0,0066 л/мин.
• При повороте воротка (11) на 5 радиан, расход будет 0,055 л/мин.
• При повороте воротка (11) на 10 радиан, расход составит 0,43 л/ мин.
• Максимальный расход газа - 30 л/мин.

Важно! Данные вентили запрещено использовать в качестве запорных устройств. Применять только для регулирования расхода.

Мы предлагаем для поставки принадлежности для кипа поверочные газовые смеси (гсо–пгс). ВТР-1 (ВТР 1-1 ЛТ) Вентиль точной регулировки, артикул ВТР-1 по цене 20 314 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
