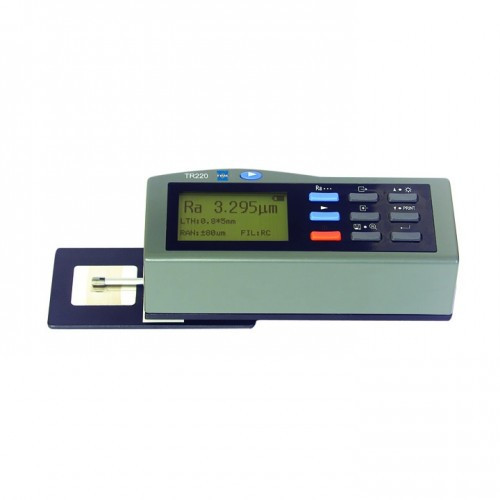

Измеритель шероховатости TR220
Описание измерителя шероховатости TR220 (профилометр):
Измеритель шероховатости TR-220 позволяет проводить высокоточные измерения шероховатости поверхности на деталях, изготовленных из различных материалов. Прибор имеет широкий диапазон измерений, позволяя работать с деталями различных размеров и форм, что делает его идеальным инструментом для контроля качества поверхностей в различных отраслях промышленности.
Прибор имеет компактный размер и легкий вес, что делает его удобным в использовании. Кроме того, TR220 может быть подключен к компьютеру для хранения и обработки данных измерений. Это позволяет быстро и легко получать результаты измерений и анализировать их.
Профилометр TR220 широко используется в машиностроении, электронике, оптике и других отраслях промышленности для контроля качества поверхностей и диагностики оборудования. Благодаря своей высокой точности и простоте использования, этот прибор является незаменимым инструментом для профессионалов в области производства и контроля качества.
Отличительные особенности:
- Высокая точность измерений;
- Большой диапазон измерений;
- Простота использования;
- Компактный размер;
- Возможность подключения к компьютеру по интерфейсу RS232.
- Печать результатов с помощью принтера ТIМЕ ТА220S:
- Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2;
- Способы фильтрации RC, PC-RC, GAUSS и D-P;
- ЖК - дисплей с разрешением 128 х 64 px;
- Индикатор положения иглы датчика;
- Функция самопроверки;
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Измеряемые параметры шероховатости | Ra, Rz, Ry, Rq | |
| Построение профилей | шероховатости (R) | |
| Система мер | метрическая, британская | |
| Дискретность индикации | 0.001 мкм | |
| Тип дисплея | матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой | |
| Размеры ЖКИ | экран 50 x 30 мм | |
| Отображение результатов | непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка | |
| Вывод результатов измерений | через порт RS - 232 на принтер TA220Sили ПК | |
| Диапазон измерений по параметрам |
Ra: 0.025 - 12.5 мкм Rz: 0.02 - 160 мкм |
|
| Значения отсечек шага | 0,25 мм/ 0.8 мм/ 2,5 мм | |
| Длина трассы ощупывания | отсечка 1 - 5 (по выбору пользователя) | |
| Тип цифрового фильтра | резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P | |
| Тип датчика | стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм | |
| Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения | 6.0 мм, глубина 15 мм (при использовании датчика TS100) | |
| Электрическое питание | перезаряжаемый литий-ионный аккумулятор | |
| Зарядное устройство | 220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов) | |
| Диапазон рабочих температур | от 5 до 40 градусов по Цельсию | |
| Относительная влажность воздуха | < 80% | |
| Диапазон температур при хранении | от - 25 до 60 градусов по Цельсию | |
| Степень точности | класс 3 | |
| Габаритные размеры | 140 x 52 x 48 мм | |
| Масса электронного блока | 440 г | |
Базовый комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок измерителя шероховатости TR220 | 1 |
| 2 | Образцовая мера шероховатости | 1 |
| 3 | Датчик TS100 | 1 |
| 4 | Кейс для хранения и транспортировки | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Руководство по эксплуатации | 1 |
Дополнительная комплектация:
| № | Наименование |
|---|---|
| 1 | Измерительные щупы TS110/TS120/TS130/TS131 |
| 2 | Штатив ТА610 |
Документы:
Мы предлагаем для поставки средства неразрушающего контроля профилометры (измерители шероховатости). Измеритель шероховатости TR220, артикул 10029658 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
