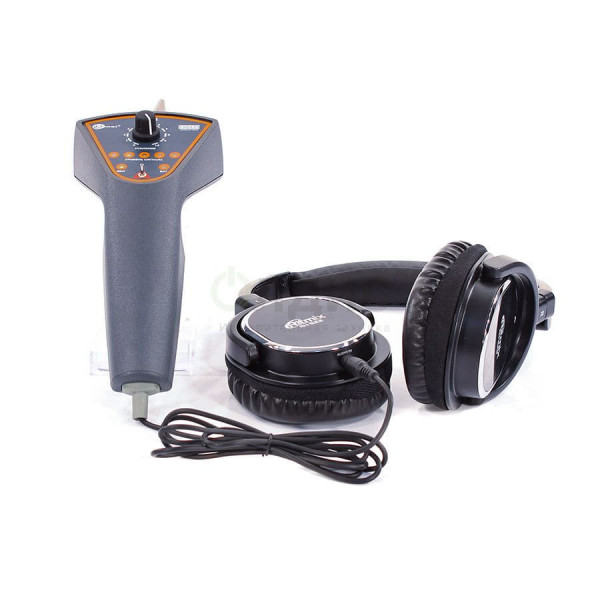

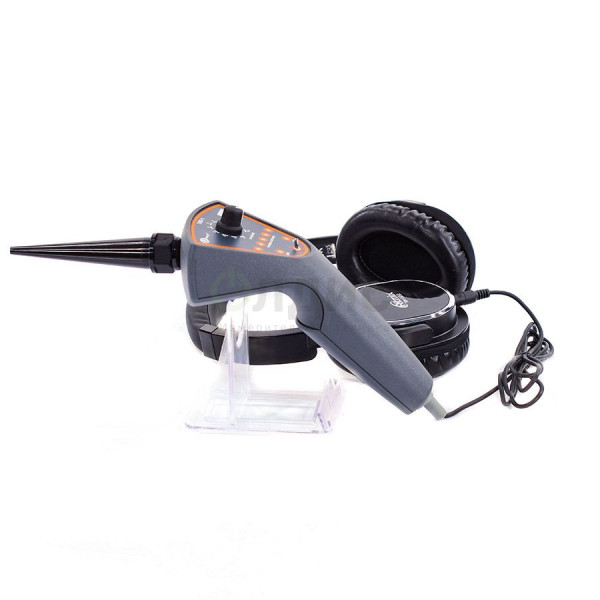

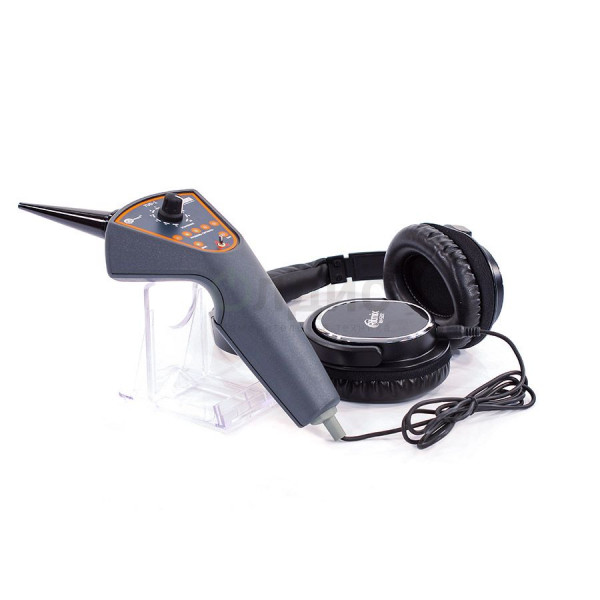

Детектор ультразвуковой утечек и электрических разрядов TUD-1
Описание ультразвукового детектора утечек и электрических разрядов TUD-1:
Диагностические возможности детектора ультразвука обусловлены тем, что возникновение различных дефектов сопровождается резким изменением акустического излучения, в том числе и в ультразвуковой области. На основе преобразованного TUD-1 сигнала в звуковом и графическом виде, оператор фиксирует дефекты и принимает решение о проведении ремонтных работ.
Работа прибора построена на принципе бесконтактного проведения диагностических работ. Это не только упрощает его использование, но и значительно повышает безопасность оператора. Для диагностики не требуется проводить отключения объекта исследования от электроснабжения, останавливать работу оборудования.
Применять детектор TUD-1 возможно на объектах добычи, хранения и переработки нефте- газо- продуктов. Широкое применение ультразвуковой метод диагностики получил на объектах электроснабжения железных дорог (метрополитена).
Проведение плановых работ по обследованию изоляторов контактной сети может значительно снизить издержки на проведение ремонтных работ, уменьшить время простоя железнодорожного транспорта.
Прибор имеет ручную регулировку мощности сигнала, что позволяет настроить прибор исходя из индивидуальных особенностей оператора. Использовать прибор можно и при отрицательных температурах от -20 °С.
Отличительные особенности TUD-1:
- Локализация источников электрических разрядов: линии электропередач, изоляторы, генераторы, трансформаторы;
- Поиск утечек пневматических и гидравлических систем. Проверка герметичности систем водо- и газо- снабжения: трубы, краны и вентили, гидравлические элементы оборудования, насосы, компрессоры;
- Диагностика состояния механических узлов оборудования: подшипники, редуктора, несущие валы, насосы, компрессоры, генераторы.
Технические характеристики генератора TUD-1:
| Параметр | Значение |
|---|---|
| Частота генерированного ультразвукового излучения | (40±1) кГц |
| Уровень сигнала | не менее 60 дБ |
| Потребляемая мощность | не более 0,35 Вт |
| Время непрерывной работы прибора (без замены батареи) | не менее 20 ч |
| Питание | батарея тип 6LR61 9 В |
| Масса прибора с установленной батареей | не более 0,22 кг |
| Габаритные размеры | 190 х 60 х 70 мм |
| Относительная влажность воздуха | не более 80% при температуре +20?С |
| Рабочая температура | -20?С…+45?С |

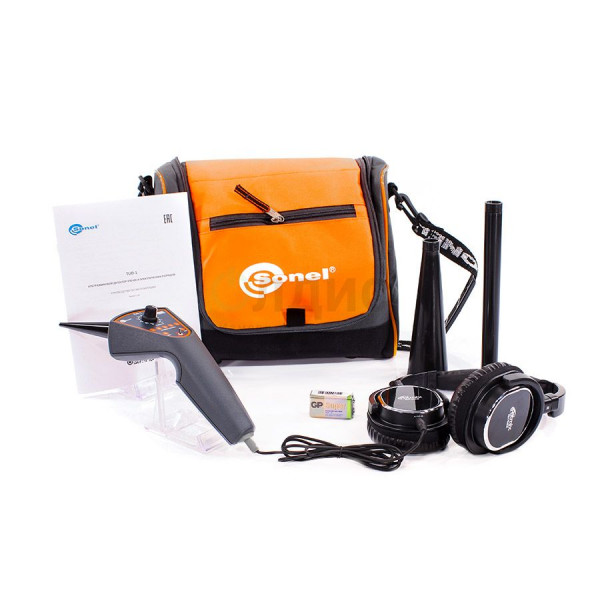

Комплект поставки TUD-1:
| № | Наименование | Кол-во |
|---|---|---|
| 1 | Головные телефоны (сопротивление 32 Ом) | 1 шт. |
| 2 | Насадка-концентратор № 1 «Раструб» | 1 шт. |
| 3 | Насадка-концентратор № 2 «Труба» | 1 шт. |
| 4 | Насадка-концентратор № 3 «Нос» | 1 шт. |
| 5 | Футляр М6 | 1 шт. |
| 6 | Элемент питания алкалиновый 9V 6LR61. | 1 шт. |
Дополнительная комплектация ультразвукового детектора TUD-1:
- GUD-1 - ультразвуковой генератор;
- LXP-10B - люксметр;
- LXP-10A - люксметр;
- LXP-2 - люксметр.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС детектора утечек и электрических разрядов TUD-1.pdf
Мы предлагаем для поставки средства неразрушающего контроля корреляционные и акустические течеискатели. Детектор ультразвуковой утечек и электрических разрядов TUD-1, артикул 145776 по цене 32 760 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
