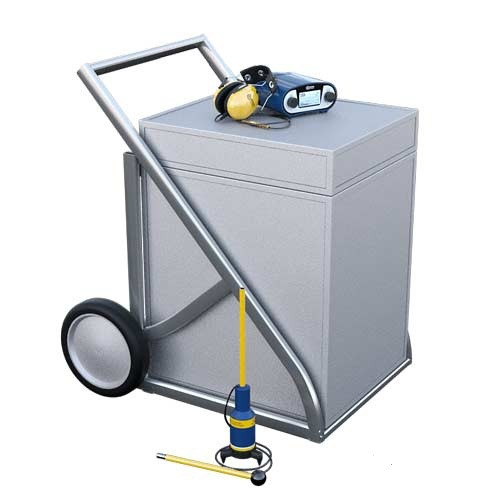

АПК-1 акустический поисковый комплект (ГП36+ПА-1000К)
Описание акустического поискового комплекта АПК-1:
Акустический поисковый комплект АПК-1 предназначен для локализации мест повреждений подземных электрических кабелей акустическим методом. В состав комплекта входит акустический приемник ПА-1000К и поисковый генератор ГП-36.
Технические характеристики акустического поискового комплекта АПК-1:
| Характеристики | Значение |
|---|---|
| Акустический приемник ПА-1000К | |
| Количество каналов приема: – акустического сигнала – электромагнитного импульса |
4 (АУ, АШ, А1, А2) 1 (МК) |
| Период следования принимаемых импульсов | от 0,5 до 10 сек. |
| Полосы принимаемых частот: – канал АУ – канал АШ |
Fн от 70 до 1000 Гц; Fв от от 114 до 3000 Гц |
| Полосы с регулированием центральной частоты и ширины полосы | канал А1, А2 |
| Диапазон измеряемых времен задержки между принятыми сигналами в каналах М и А2 | от 0 до 100 мс |
| Коэффициенты усиления в каналах приема, не менее | 90 дБ |
| Диапазон регулировки усиления, не менее | 70 дБ |
| Ток потребления в режиме молчания, не более | 25 мА |
| Режимы прослушивания сигналов с помощью телефонов | АУ, АШ, А1, А2, АУ+МК, АШ+МК, А1+МК, А2+МК, МК |
| Порог шумоподавления при включенном режиме ШП | 12 дБ |
| Время непрерывной работы от встроенного аккумулятора, не менее | 80 ч |
| Температура окружающей среды | от -30 до +40 °С |
| Относительная влажность воздуха, при 25°С | 90 % |
| Атмосферное давление | от 530 до 800 мм рт. ст. |
| Поисковый генератор ГП-36 | |
| Максимальная амплитуда плавно регулируемого выходного напряжения | 9 кВ, 18 кВ, 36 кВ |
| Максимальная запасенная энергия конденсаторов | 2600 Дж |
| Максимальный выходной ток | 5 кА |
| Время накопления энергии 1 кДж | не более 1 с |
| Период следования импульсов с дискретностью их установки 0,1 с | от 3 до 15 с |
| Напряжение питания сети частотой 45/60 Гц | от 190 до 250 В |
| Максимальная потребляемая мощность | 4 000 Вт |
| Рабочая температура эксплуатации | от – 25 до +35 °С |
| Габаритные размеры стойки | 520 х 660 х 600 мм |
| Вес | не более 100 кг |
Комплект поставки АПК-1
| № | Наименование | Количество |
|---|---|---|
| 1 | Поисковый генератор ГП-36 | 1 |
| 2 | Акустический приемник ПА-1000К | 1 |
| 3 | Датчик акустический АД-500 | 1 |
| 4 | Устройство зарядное УЗ-500 | 1 |
| 5 | Телефоны головные ТФ-1000 | 1 |
| 6 | Комплект кабелей | 1 |
| 7 | Сумка укладочная для приемника | 1 |
| 8 | Эксплуатационная документация | 1 |
| 9 | Методика «Поиск повреждений подземных силовых кабелей» | 1 |
