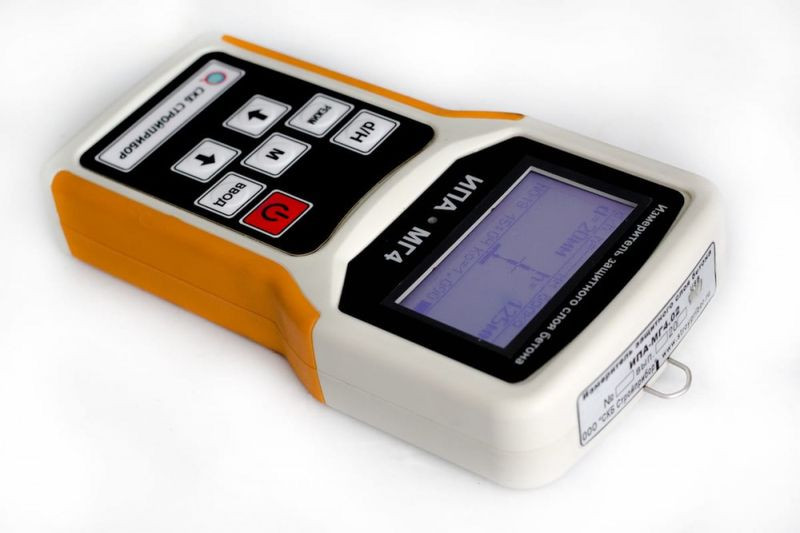

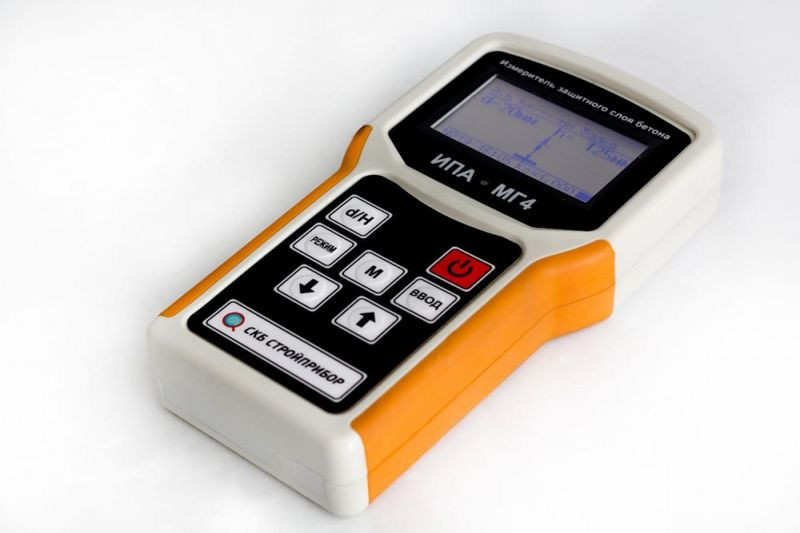

Измеритель защитного слоя бетона ИПА-МГ4.02
Описание измерителя защитного слоя бетона ИПА-МГ4.02:
Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.
Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.
Отличительные особенности измерителя защитного слоя бетона ИПА-МГ4.02:
Прибор ИПА-МГ4.02, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.
В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.
ИПА-МГ4.02 имеет три основных режима работы:
- определение оси арматурного стержня;
- определение толщины защитного слоя при известном диаметре;
- определение диаметра арматурного стержня при известной толщине защитного слоя.
Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.
Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.
Технические характеристики измерителя защитного слоя бетона ИПА-МГ4.02:
| Параметр | Значения |
|---|---|
| Диапазон измерения толщины защитного слоя бетона, мм: | |
| - при диаметре стержней арматуры 3 ... 8 мм | от 5 до 60 |
| - при диаметре стержней арматуры 10 ... 18 мм | от 5 до 90 |
| - при диаметре стержней арматуры 20 ... 28 мм | от 5 до 110 |
| - при диаметре стержней арматуры 32 ... 50 мм | от 5 до 130 |
| Предел допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона (hзс– толщина защитного слоя бетона), мм | ± (0,05 hзс + 0,5) |
| Допустимое отклонение при определении оси арматурного стержня, от действительного его расположения, мм |
± 10 |
| Объем памяти результатов измерений | 999 |
| Габаритные размеры, мм | 9 |
| Габаритные размеры блока электронного, мм | 202×113×37 |
| Масса, не более, кг | 0,37 |
Комплект поставки ИПА-МГ4.02
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель защитного слоя бетона ИПА-МГ4.02 | 1 |
| 2 | Контрольный образец | 1 |
| 3 | Упаковочный кейс | 1 |
| 4 | Ремень | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Кабель связи с ПК | 1 |
| 7 | CD с программным обеспечением | 1 |
| 8 | Зарядное устройство | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Строй-прибор/Свидетельство типа СИ ИПА-МГ4.pdf
Мы предлагаем для поставки средства неразрушающего контроля измерители защитного слоя бетона. Измеритель защитного слоя бетона ИПА-МГ4.02, артикул 10010100 по цене 132 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
