Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС
Описание прибора диагностики свай ПУЛЬСАР-2.2 ДБС:
Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 с комплектом дополнительного оборудования "ДБС" предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Трубы для создания акустического контакта перед началом испытаний заполняются водой.
Кроме этого, прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105. Прибор позволяет оценивать сплошность, прочность и несущую способность свай, осуществлять локализацию дефектов.
Особенности прибора:
- Подводные водостойкие преобразователи ультразвука для контроля свай с разъемами фирмы FISCHER/MOKO
- Преобразователи снабжёны защитой от случайного падения в измерительный канал
- Инкрементные датчики положения преобразователей в каналах (энкодеры)
- Кабельные барабаны с вращающимся скользящим контактом
- Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
- Автоматическая стабилизация положения метки первого вступления
- Визуализация принимаемых А-сигналов с режимом осциллографа
- Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
- Встроенный литиевый аккумулятор большой ёмкости

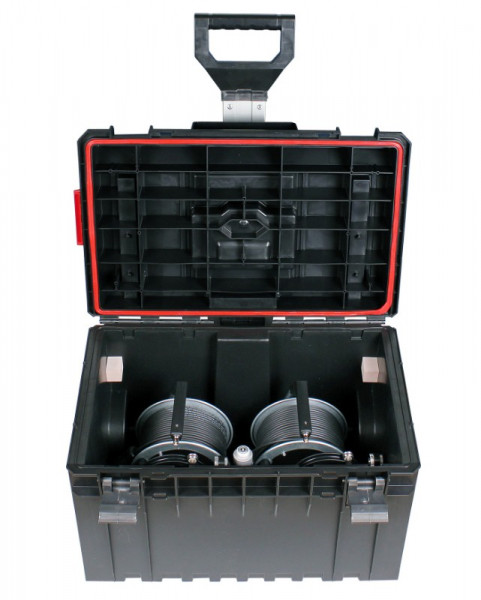

- Транспортировочный бокс габаритами 768х490х476 мм для комплекта "ДБС" (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для ПУЛЬСАР-2.2
- Завершенность и компактность системы контроля свай и фундаментов
Технические характеристики дефектоскопа ПУЛЬСАР-2.2 ДБС:
| Характеристика | Значение |
|---|---|
| Диапазон глубин контролируемого сечения сваи, м | 0...100 |
| Дискретность измерения глубины погружения, мм | 1 |
| Длины кабелей в барабанах, м | 25* / 33 / 75* / 100* |
| Рабочая частота УЗ-преобразователей для контроля свай, кГц | 35 |
| Диапазон измерения/показаний времени, мкс | 10...100 10...20000 |
| Диапазон измерения скорости УЗК, м/с | 1000...10000 |
| Разрешающая способность, мкс | 0,1 |
| Пределы погрешности измерения времени, мкс | ±(0,01t + 0,1) |
| Пределы погрешности измерения скорости УЗК, м/с | ±(0,01v + 10) |
| Диапазон / шаг регулировки усиления, дБ | 80 / 6 |
| Количество протоколов измерений | до 60000 |
| Объем памяти, Гб | 4 |
| Дисплей TFT, разрешение | 320х240 |
| Габаритные размеры преобразователя П112-0.03-И5, мм | Ø31x100 |
| Масса базового комплекта, кг | 33 |
* - поставляется под заказ

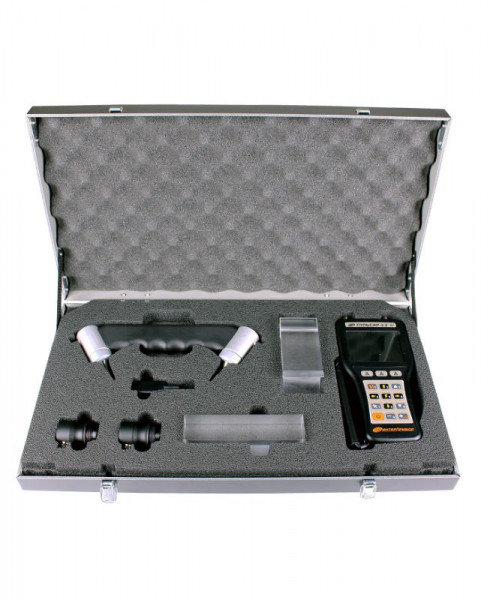

Комплект поставки ПУЛЬСАР-2.2 ДБС:
- Блок электронный, чехол
- Датчик поверхностного прозвучивания П111-0.06-И3
- Датчик сквозного прозвучивания П111-0.06-И2 (2 шт.)
- Комплект кабелей (1,5м х 2 шт.)
- Кабель 3м
- Контрольный образец-призма
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке" / CD
- Руководство по эксплуатации (с отметкой о поверке)
- Кейс
- Датчик сквозного прозвучивания П111-0.06-И6 с гидроизоляцией (2 шт.)
- Кабель для подключения датчиков П111-0.06-И6 (5м х 2 шт.)
- Контрольный образец радиальный
- Датчики положения (энкодеры) (2 шт.)
- Кабель для подключения энкодера (2 шт.)
- Барабан с кабелем 33м. (2 шт.)
- Сервисная программа для работы с комплексом ДБС
- Инструкция по работе с комплектом ДБС
- Бокс транспортировочный
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Интерприбор/Руководство по эксплуатации ПУЛЬСАР-2.2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Интерприбор/Описание типа СИ ПУЛЬСАР-2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Интерприбор/Методика поверки ПУЛЬСАР-2.pdf
Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС, артикул 10029155 по цене 1 133 772 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
