АД-60К акустический импедансный дефектоскоп
Описание акустического импедансного дефектоскопа АД-60К:
Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей. Прибор внесен в реестр средств измерений Российской Федерации Дефектоскоп АД-60К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Отличительные особенности дефектоскопа АД-60К:
Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.

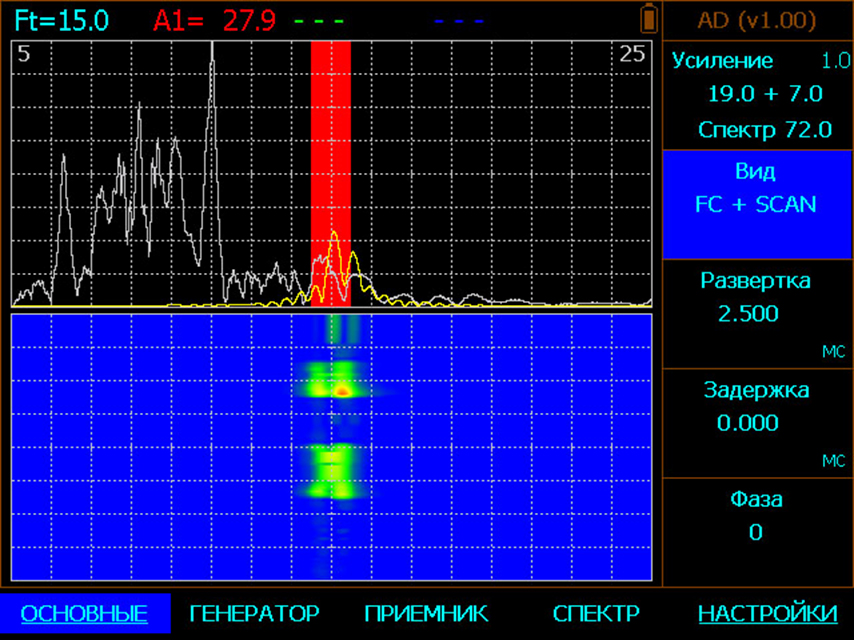

Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

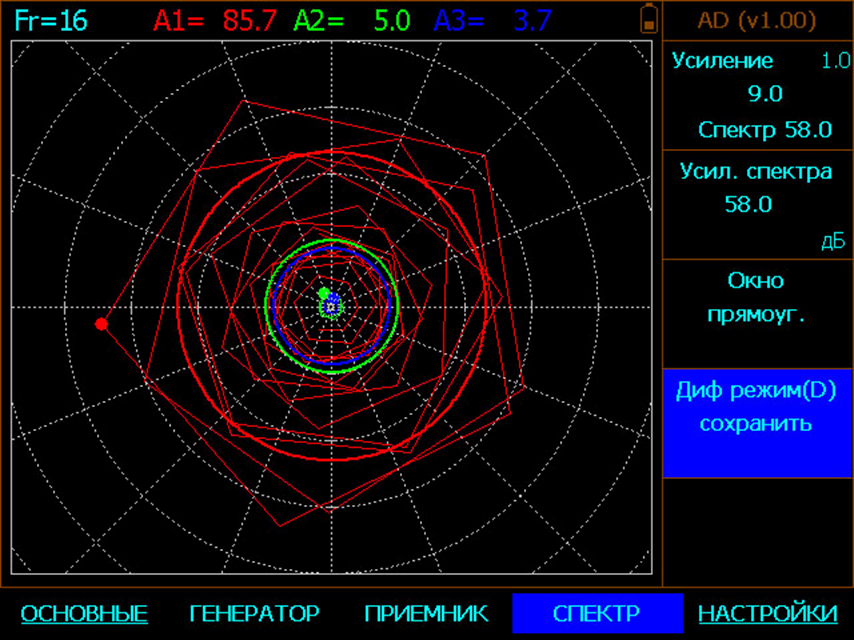

Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
Комбинирование различных режимов отображения информации
Технические характеристики акустического импедансного дефектоскопа АД-60К:
| Характеристики | Значения |
|---|---|
| Импульс возбуждения | комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется |
| Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора | 20±1В |
| Диапазон рабочих частот | от 50 Гц до 2 МГц |
| Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя | 0.1 % |
| Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот | от 1 до 40 кГц |
| Общий диапазон регулировки усиления сигнала на входе | 110 дБ |
| Раздельная регулировка усиления сигнала | Предварительный усилитель: 0 - 70 дБ | Усиление в спектральной области: 0 - 100 дБ |
| Шаг регулировки усиления | 0.1 - 1 - 2 - и 10 дБ |
| Тип приемника | линейный, квадратурный, согласованный |
| Максимальная глубина обнаружения дефекта | зависит от частоты, типа преобразователя и свойств материала |
| Минимальный размер обнаруживаемого дефекта | зависит от частоты, типа преобразователя и свойств материала |
| Оконные функции | прямоугольная, Хэмминга, Хеннинга, Блэкмана |
| Дифференциальный режим | есть |
| Автоматическая балансировка преобразователя | есть |
| Типы используемых преобразователей | импедансный раздельно-совмещенный; импедансный совмещенный; ударный с микрофонным приемником; ударный с пьезоэлектрическим приемником; вихретоковый |
| Реализуемые методы контроля | импедансный; свободных колебаний; вихретоковый |
| Отображение сигнала | радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад" |
| Зоны контроля | три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Автоматическая Сигнализация Дефектов (АСД) | световая и звуковая, индивидуальная логика определения дефекта в зоне |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| Память | 100 настроек 1000 протоколов контроля |
| Интерфейс | USB |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Питание дефектоскопа | Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC |
| Время работы от аккумуляторов | не менее 8 часов |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
