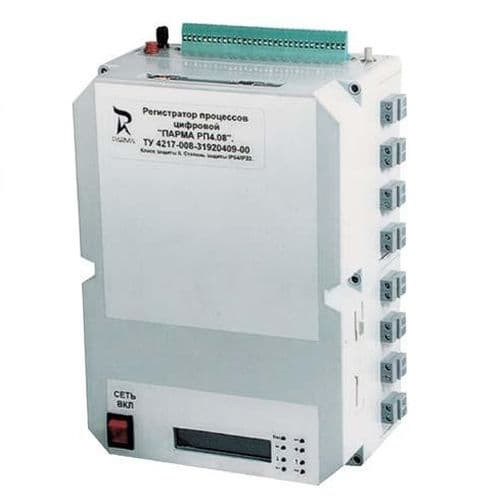

Регистратор электрических процессов ПАРМА РП4.08 цифровой
Описание цифрового регистратора электрических процессов Парма РП4.08:
Прибор ПАРМА РП4.08 предназначен для регистрации аварийных, переходных и установившихся процессов в системах релейной защиты и автоматики на электрических станциях и подстанциях; а также для проведения различного вида измерений и исследований в электроцепях.
Представляет собой компактный аналог прибора ПАРМА РП 4.06 (ЦРАП 97).
Регистратор электрических процессов Парма РП4.08 внесен в Госреестр СИ РФ под № 24581-08. Межповерочный интервал: 48 месяцев.
Функциональные возможности:
- Регистрация длительных каскадных аварийных процессов с предысторией;
- Регистрация напряжений и сил токов любой формы в нормальных и аварийных режимах;
- Регистрация аварийного процесса без "мертвой зоны";
- Пуск регистратора по симметричным составляющим нескольких присоединений, по действующему значению аналогового сигнала, по частоте, по изменению любых дискретных сигналов;
- Автоматическое определение в реальном времени поврежденной линии, вида короткого замыкания и расстояния. Учет взаимоиндукций линий и отпаек с выводом на индикатор всех возможных решений;
- Автоматическая передача аварийного файла и экспресс-отчета по коммутируемым телефонным линиям по расписанию;
- Регистрация параметров электрических сетей в режиме "самописец";
- Автоматизированная поверка облегчает проведение контроля метрологических характеристик регистратора;
- Режим "вольтметр" позволяет просматривать текущие значения аналоговых и дискретных сигналов на индикаторе;
- Дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям;
- Программное обеспечение доступа, анализа и сервиса, функционирующее в среде Win 95/98/NT/2000, протокол TCP/IP;
- Мощная программная поддержка для анализа и печати аварийных процессов - Transcop;
- Представление аварийного файла в форматах Comtrade и CSV для совместимости с другими устройствами и воспроизведения аварий;
- Доступ по GSM модему;
- Возможность синхронизации через GPS (RS 232) с помощью системы Парма РВ 9.01.
Технические характеристики ПАРМА РП 4.08:
| Параметр | Значение | Примечания |
|---|---|---|
| Максимальное число аналоговых каналов | 16 | |
| Диапазоны измерения: силы тока, А напряжения, В | ~0-120; =0-170; 0-10мА ~0-460; =0-650; 0-200мВ | регистрация напряжений и силы токов любой формы |
| Время записи | 10 минут | базовая комплектация |
| Допускаемая приведенная погрешность измерения на основных пределах, % | 1% | приведенная относительная погрешность |
| Число дискретных каналов | 32 | напряжение опроса = 220В |
| Режимы | "Осциллограф", "Вольтметр", "Самописец" | |
| Регистрация в режиме "самописец" | до 8 суток | регистрируемые величины: P, Q, f, U, I и все дискретные сигналы |
| Частота дискретизации аналоговых и дискретных сигналов, Гц | 1800/3600 | 36/72 отсчета на период промышленной частоты |
| Дискретные выходы | 2 | сухой контакт |
| Условия пуска по: симметричным составляющим, действующему значению, частоте, изменению дискретного сигнала | Uo, U1, U2, Io, I1, I2 U, I, f | задается пользователем |
| Габаритные размеры | 404 х 285 х 172 | |
| Масса, кг | не более 7 | |
| Класс зашиты | II | ГОСТ Р МЭК 536 |
| Помехоустойчивость | Категория качества А, Степень жесткости 4 | ГОСТ29073, ГОСТ29254,ГОСТ Р 50648, 51317.4.2, 51317.4.3, 51317.4.4 |
| Съем информации | Ethernet, модем, ГМД | |
| Управление | Местное, Ethernet, модем | |
| Рабочие условия эксплуатации | от +5 °С до + 40 °С | |
| Напряжение питания, В | =110, =220, ~220 | без переключения |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Регистратор электрических процессов Парма РП4.08 цифровой | 1 - шт. |
| Дополнительная комплектация | ||
| 2 | РП 4.08Ш - шкаф цифрового регистратора аварийных событий; | 1 - шт. |
| 3 | ОРС сервер - для РП 4.11, 4.06М, 4.08 (ПО DoOPC); | 1 - шт. |
| 4 | РП 4.08Т - шкаф цифрового регистратора аварийных событий для атомных станций; | 1 - шт. |
| 5 | Do2Server+Do2Comtrade для РП 4.11, 4.06М, 4.08. | 1 - шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/ПАРМА РП 4.0Х Руководство пользователя.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PARMA/Руководство по эксплуатации ПАРМА РП 4.08.pdf
