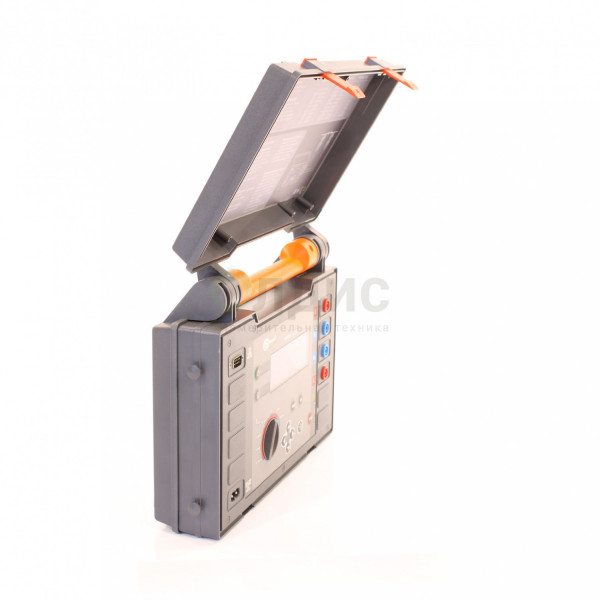

Микроомметр MMR-620
Описание микроомметра MMR-620:
Микроомметр MMR-620 изготовлен для организации измерений на участках с активностью и индуктивностью сопротивления. Применяется при тестировании соединений сварки и оборудования эквипотенциальной классификации. Может также использоваться для измерений в моторе, трансформаторах, катушках с работой на низком сопротивлении, в клеммах, сварных соединениях. Кроме того, нередко микроомметр применяется для оптимизации процесса фиксации показателей на объектах, в которых отсутствует внутреннее напряжение. При этом измерения осуществляются однонаправленным током. Если применять двунаправленный ток, требуется устранить ошибки, которые возникают из-за наличия в проверяемом объекте определенных напряжений и сил.
В модели микроомметра Sonel MMR-620 в процессе фиксации показателей применяются токи для измерения в диапазоне 0,1 мА-10 А. Устройство позволяет выбрать ручной или автоматический режим для проведения измерений и диапазона. В зависимости от активности сопротивления необходимо выбрать соответствующий режим.
Требуется подключить измеритель модели MMR-620 к тем объектам, которые должны пройти испытание. Используется во время подключения следующая схема: провода напряжения, которые подсоединяются к гнездам U1 и U2 обязаны находиться внутри токовых гнезд I1 I2. Подробные схемы по подключению можно найти в инструкции, приложенной к оборудованию. В зависимости от числа подключенных кабелей варьируется точность измерения и мониторинга показателей измеряемых объектов.
Отличительные особенности:
Прибор модели Sonel MMR-620 позволяет провести:
- фиксацию показателей незначительных сопротивлений, разрешение которых не превышает 1 мкОм;
- мониторинг показателей активного сопротивления;
- измерение сопротивления индукционного типа;
- есть три режима измерения – нормальный (для одного измерения), автоматический (для фиксации показателей при подключении), непрерывный (бесперебойная работа и мониторинг показателей каждые 3 секунды).
В числе преимуществ подобного оборудования:
- повышенная устойчивость от помех;
- установка диапазона показателей;
- автоматическая разрядка;
- тестирование непрерывной работы проводника с заземлением.
Технические характеристики микроомметра MMR-620
| Диапазон | Разрешение | Погрешность | Напряжение для диапазона | Рабочий ток |
|---|---|---|---|---|
| 0...999 мкОм | 1 мкОм | ± (0,25% и. в. + 2 е.м.р.) | 20 мВ | 10 А |
| 1,000...1,999 мОм | 0,001 мОм | |||
| 2,00...19,99 мОм | 0,01 мОм | 200 мВ | ||
| 20,0...199,9 мОм | 0,1 мОм | 1 А | ||
| 200...999 мОм | 1 мОм | 0,1 А | ||
| 1,000...1,999 Ом | 0,001 Ом | |||
| 2,00...19,99 Ом | 0,01 Ом | 10 мА | ||
| 20,0...199,9 Ом | 0,1 Ом | 1 мА | ||
| 200...1999 Ом | 1 Ом | 0,1 мА | ||
| Дополнительные технические характеристики микроомметра MMR-620 | ||||
| Вид электроизоляции | двойная согл. PN-EN 61010-1:2002 | |||
| Категория безопасности | III 300В согласно PN-EN 61010-1:2002 | |||
| Степень защиты корпуса согласно PN-EN 60529 | IP54 | |||
| Защита от наружного напряжения | до 440В переменного тока на протяжении 10 секунд | |||
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 3A | |||
| Время зарядки аккумуляторов | 2,5 часа | |||
| Количество измерений током 10 А | 300 | |||
| Максимальное активное сопротивление проводов для тока 10 А | 0,1 Ом | |||
| Максимальная индуктивность измеряемого объекта | 40 Гн | |||
| Точность установки измерительного тока | ± 10% | |||
| Время проведения измерения активного сопротивления: - с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока - с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта | 3 сек. несколько минут (макс. 10) | |||
| Температура хранения | - 20...+ 60 °С | |||
| Температурный коэффициент | ± 0,01% и.в. / °С | |||
| Время до самовыключения | 120 секунд | |||
| Дисплей | графический 192 x 64 точек | |||
| Интерфейс | RS-232 | |||
| Габаритные размеры | 295 х 95 х 222 мм | |||
| Масса | 1,7 кг | |||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Аккумуляторная батарея NiMH SONEL-03 4,8V | 1 - шт. |
| 2 | Зажим «Крокодил» изолированный Кельвина К06 | 1 - шт. |
| 3 | Зажим «Крокодил» изолированный черный K03 | 1 - шт. |
| 4 | Зонд Кельвина двухконтактныок | 1 - шт. |
| 5 | Кабель двухпроводный 3 м | 1 - шт. |
| 6 | Кабель последовательного интерфейса RS-232 | 1 - шт. |
| 7 | Кабель сетевой | 1 - шт. |
| 8 | Ремни «Свободные руки» | 1 - шт. |
| 9 | Футляр L2 | 1 - шт. |
| Дополнительная комплектация микроомметра MMR-620: | ||
| 10 | Аккумуляторная батарея NiMH SONEL-03 4,8V - для MMR-6XX; | 1 - шт. |
| 11 | Зажим «струбцина» Кельвина с двухпроводным кабелем - для MMR-6XX, MZC-310S; | 1 - шт. |
| 12 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ. | 1 - шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС микроомметра MMR-620, MMR-630.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Свидетельство об утверждении типа СИ РФ микроомметра MMR-620, MMR-630.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Микроомметры MMR-620, MMR-630 брошюра.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Методика поверки микроомметров MMR-620, MMR-630.pdf
Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Микроомметр MMR-620, артикул 314916 по цене 381 120 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
