APPA 507 - Мультиметр-калибратор
Описание мультиметра-калибратора APPA 507
Appa 507 — многофункциональный прибор «2в1», в котором реализованы следующие функции:
- Измерение силы тока. Устройство работает по постоянному и переменному току.
- Определение величины напряжения: постоянного и переменного.
- Проведение измерений величины сопротивления.
- Измерение TRMS (СКЗ сигнала, имеющего произвольную форму).
- Измерение переменного сигнала, имеющего смещение (AC+DC).
- Прозвонка цепей. Здесь она звуковая.
- Проведение испытаний p-n переходов.
- Калибровка, проведение испытаний и поверка вторичной аппаратуры, контроль характеристик оборудования в управляющих цепях. При выполнении таких работ устройство выступает и в роли имитатора контрольного сигнала, и в роли измерителя.
Кроме того, в приборе реализован ряд дополнительных режимов, которые редко встречаются в простых мультиметрах. Среди них: измерение средних, максимальных или минимальных значений, а также проведение относительных измерений.
Особенности мультиметра калибратора Appa 507:
Appa 507 выпускается в пыле-влагозащищенном исполнении. Прочный корпус выдерживает падение с высоты до 1.3 м и удар о бетонную поверхность, защищая электронные компоненты устройства от повреждения.
Мультиметр калибратор Appa 507 оснащается светочувствительным сенсором. За счет него обеспечивается комфортная работа в любых условиях освещенности. Сенсор включает/выключает подсветку информационного дисплея прибора.
В этой модели реализовано 2 режима выбора диапазона измерений. Это - ручной или автоматический выбор. Также, за счет режима «Автодетектирование» мультиметр калибратор автоматически определяет тип измеряемого сигнала и настраивается на работу с ним.
При работе с Appa 507 есть возможность выбора способа документирования результатов измерения. Их можно заносить во встроенную память (100 ячеек), либо передавать на компьютер для последующего анализа. При подключении к ПК вы можете использовать штатное ПО WinDMM507. Программа обеспечивается регистрацию данных, отображение результатов работы в виде таблицы или графиков. Также возможна выгрузка сведений в Excel-формат.
Технические характеристики APPA 507
| Параметр | Значения |
|---|---|
| Функция «Измерение»(вход) | |
| Постоянное напряжение | |
| Пределы измерений | 50 мВ...1000 В |
| Погрешность | ± (0,05 % + 5 ед. счета) |
| Макс. разрешение | 0,001 мВ |
| Переменное напряжение (AC/ AC +DC) | |
| Пределы измерений | 50 мВ...1000 В |
| Погрешность | ± (0,5 % + 20 ед. счета) |
| Макс. разрешение | 0,001 мВ |
| Полоса частот | 40 Гц...10 кГц |
| Защита входа | 1000 В скз |
| Постоянный ток | |
| Пределы измерений | 50 мА...1 А |
| Погрешность | ± (0,05 % + 2 ед. счета) |
| Макс. разрешение | 1 мкА |
| Защита входа | Предохранитель 440 мА/ 1000 В |
| Переменный ток | |
| Пределы измерений | 50 мА...1 мкА |
| Погрешность | ± (0,5 % + 20 ед. счета) |
| Макс. разрешение | 0,01 мА |
| Полоса частот | 40 Гц...10 кГц |
| Защита входа | Предохранитель 440 мА/ 1000 В |
| Частота | |
| Пределы измерений | 5 Гц...100 кГц |
| Погрешность | ± (3 ед. счета) |
| Макс. разрешение | 0,01 Ом |
| Сопротивление | |
| Пределы измерений | 500 Ом...50 МОм |
| Погрешность | ± (0,1 % + 10 ед. счета) |
| Макс . разрешение | 0,01 Ом |
| Защита входа | 1000 В |
| Прозвон цепи | |
| Порог срабатывания | 50 Ом |
| Индикация | Непрерывный звуковой сигнал f=2 кГц |
| Напряжение теста | ± 3 В |
| Защита входа | 1000 В |
| Функция «Калибратор» (выход) | |
| Калибратор петли тока( внутр. источник) Source Mode | |
| Диапазон вых . тока | 0 мА...24 мА |
| Макс. разрешение | 1 мкА |
| Погрешность | ± (2 ед. счета) |
| Параметры петли | >24 В/ 24 мА/ 1,2 кОм |
| Калибратор петли тока (внешний источник) | |
| Диапазон вых . тока | 0 мА...24 мА |
| Макс. разрешение | 1 мкА |
| Погрешность | ± (2 ед. счета) |
| Параметры петли | >24 В/ 24 мА/ 1 кОм |
| Питание петли тока 24 В (HART) Loop Power Mode | |
| Предел вых тока | 50 мА |
| Макс. разрешение | 1 мкА |
| Погрешность | ± (0,05 % + 2 ед. счета) |
| Параметры петли | >24 В/ 24 мА/ 250 кОм |
| Общие характеристики | |
| Измерение ср. кв. зн | Сигнал произвольной формы (TRMS) |
| Макс. индикация | 50,000 |
| Интерфейс | RS-232/ USB |
| Объем вн. памяти | 100 показаний |
| Скорость измерения | Цифровая шкала: 6 изм./с (5-разрядная индикация) |
| Автовыключение | 1...60 мин. По умолчанию – 30 мин (возможна блокировка автовыключения) |
| Источник питания | 4х 1,5В (тип АА) |
| Срок службы батареи | 100 ч |
| Условия эксплуатации | Температура: 0 °C...50 °C; отн. влажность: не более 80 % |
| Габаритные размеры | 95 х 200 х52 мм |
| Исполнение | МЭК 61010 (макс. напряжение до 1000 В скз) |
| Масса | 620 г |
| Опции | Программа WinDMM300, транспортная сумка |

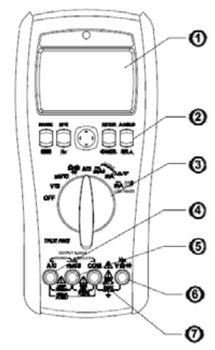

Внешний вид и элементы управления APPA 507
- ЖК-дисплей, содержащий:
- Функциональные 2-х позиционные клавиши и курсорная кнопка,
клавиши меню и режимов управления. Для включения
дополнительного режима или второй функции используется
префиксная клавиша RANGE (синяя область) - Переключатель режимов измерений, включения и выключения питания
прибора (Off). - Вход измерения тока «А»
- Вход измерения тока «mА».
- Вход измерения параметров в режиме «Мультиметр» (напряжение,
сопротивление, частота, переход p-n. - Общее измерительное гнездо («COM»).
Индикация ЖК-дисплея APPA 507
- ЖК-дисплей содержит следующие элементы:
- две цифровых шкалы
- меню функций
- индикаторы режимов измерения
- индикаторы единиц измерения
- предупреждающие индикаторы и символы.
Комплектация калибратора технологических процессов APPA 507
| Наименование | Количество |
|---|---|
| Калибратор промышленных процессов APPA 507 | 1 |
| Измерительные провода | 2 |
| Зажим типа «крокодил» | 2 |
| Батарея 1,5 В | 4 |
| Защитный чехол | 1 |
| Руководство по эксплуатации | 1 |
| Кабель RS-232/USB | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Свидетельство СИ APPA 507.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Описание типа СИ APPA 507.pdf
Мы предлагаем для поставки электроизмерительные устройства мультиметры. APPA 507 - Мультиметр-калибратор, артикул 311914 по цене 46 935 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
