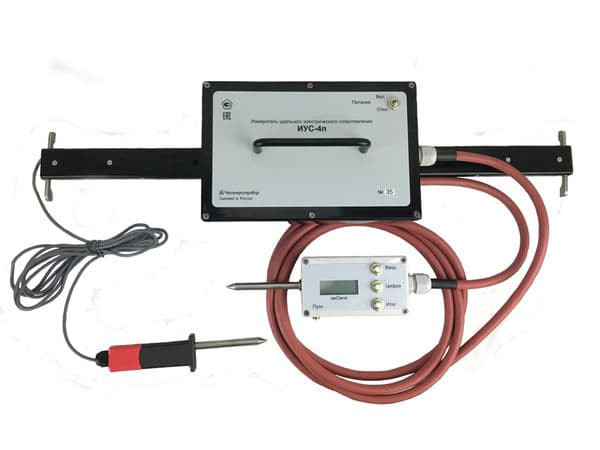

Измеритель удельного электрического сопротивления углеграфитовых изделий ИУС-4
Описание прибора для измерения удельного электросопротивления углеграфитовых изделий ИУС-4
Одним из важнейших параметров, характеризующих качество углеродных изделий (графитированных электродов для электропечей, угольных блоков для электролизеров и др.), является удельное электрическое сопротивление (УЭС). Величина УЭС должна контролироваться как на промежуточных технологических операциях, так и в конце производственного цикла для определения марки изделия.
Измеритель ИУС-4 предназначен для оперативного определения УЭС углеграфитовых изделий, в том числе графитированных электродов и заготовок одним оператором. Прибор позволяет проводить измерения с торцевым вводом тока в соответствии с разделом 1 ГОСТ 23776-79. Прибор предназначен для применения на предприятиях электродной промышленности, а также цветной и черной металлургии.
Для определения УЭС ниппелей измеритель ИУС-4 может опционально комплектоваться двумя парами датчиков, которые соединяются с зондами прибора гибкими проводами. Измерение УЭС ниппелей производится в соответствии с разделом 4 ГОСТ 23776-79 и п. 9.2 ГОСТ Р 57613-2017.
Для измерения УЭС графитированных электродов в составе измерительного стенда может быть использован стационарный вариант ИУС-4с. Здесь используется больший измерительный ток, за счет чего достигается большая точность измерений. Этот прибор снабжен интерфейсом RS-232 для связи с компьютером. Питание ИУС-4с от сети 220 В, 50 Гц.
Отличительные особенности ИУС-4
- Формирует стабилизированный постоянный ток для измерения
- Измеряет величину сигнала датчика — падение напряжения
- Обрабатывает результат в соответствии с установленным режимом работы
- Индицирует: результат текущего наблюдения, номер наблюдения, усредненный результат измерения по серии наблюдений, диаметр замеряемого изделия
- Предоставляет возможность проведения измерения, состоящего как из одного наблюдения, так и из серии
- Может быть использован стационарный вариант ИУС-4с в составе измерительного стенда с большим измерительным током и большей точностью измерений
Технические характеристики
| Параметр | Значение | Диапазон измерения удельного электрического сопротивления | 3...20 мкОм м |
|---|---|
| Порог чувствительности прибора | 0,1 мкОм м |
| Предел допустимой основной погрешности измерения не более | 0,1 мкОм м |
| Расстояние между потенциальными зондами | 600 ± 1 мм |
| Время одного измерения не более | 1 с |
| Интервал между измерениями не более | 4 с |
| Подключение прибора к контролируемому изделию осуществляется путем установки его на боковую поверхность изделия и присоединения токовых зондов к торцам | |
| Масса не более | 2,8 кг |
| Габариты прибора вместе с рейкой | 600х110х115 мм |
| Индикация измеренного значения УЭС - визуальная, цифровая в виде четырехзначного десятичного числа | |
| Прибор индицирует текущий результат, порядковый номер наблюдения, усреднённый результат по серии наблюдений и диаметр измеряемого электрода | |
| Количество возможных наблюдений, проводимых с усреднением результата | от 2 до 20 |
| Прибор автоматически производит статистическую обработку серии наблюдений, выявляет и отбрасывает анормальные результаты и индицирует среднее значение оставшихся | |
| Включение и выключение питания прибора производится вручную выключателем на лицевой панели | |
| Ресурс непрерывной работы прибора без подзарядки аккумулятора при 1000 наблюдениях | 90 часов |
| Питание прибора автономное, от аккумуляторной батареи | 6 В, 4,5 Ач |
| Диапазон изменения напряжения питания | от 5,5 до 7,0 В |
| Время заряда аккумулятора не более | 14 часов |
| Диапазон контролируемых диаметров изделий | 75...610 мм |
| Диаметр устанавливается оператором с помощью кнопок прибора с точностью | 1 мм |
| Прибор предназначен для эксплуатации в следующих условиях: | |
| Температура окружающей среды | 5...50°C |
| Относительная влажность воздуха (без конденсации влаги), не более | 80% при 25°C |
| Атмосферное давление | 84...106,7 кПа |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель удельного электрического сопротивления углеграфитовых изделий ИУС-4 | 1 - шт. |
| 2 | Аккумуляторная батарея 6 В, 4,5 Ач (установлена внутри прибора) | 1 - шт. |
| 3 | Зарядное устройство | 1 - шт. |
Документы:
